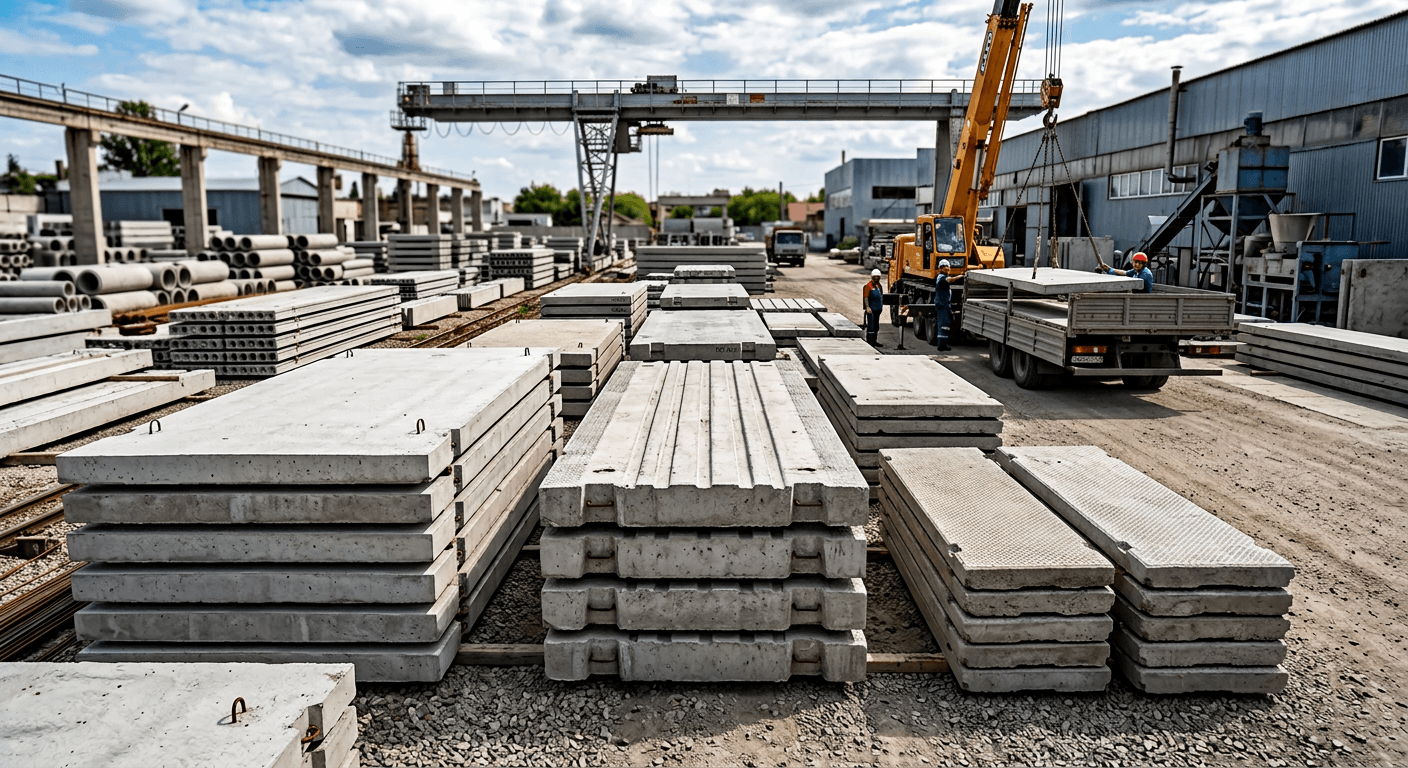

Для чего нужны дорожные плиты
Дорожные плиты — железобетонные изделия из тяжёлого бетона для сборного покрытия дорог, подъездных путей и площадок. Они воспринимают нагрузку от транспорта и передают её на подготовленное основание. Такое покрытие собирают из готовых элементов: бетон набирает необходимую отпускную прочность на заводе, а не в дорожной опалубке.
Плиты применяют для въезда на стройплощадку, проездов к складам, стоянок и территорий промышленных объектов. Разновидность выбирают по нагрузкам, грунтовым условиям и конструкции основания.
Основные разновидности дорожных плит
При сравнении важно разделять три признака: назначение, способ армирования и форму. Обозначения 1П и 2П указывают на постоянную или временную дорогу, ПДН — на предварительное напряжение арматуры, ПАГ — на принадлежность к аэродромным плитам. Эти обозначения нельзя свести к одной шкале «слабее — прочнее».
1П и 2П: постоянные и временные дороги
У прямоугольных плит буква «П» обозначает форму, цифра «1» — назначение для постоянных дорог, «2» — для временных. Индекс 2П не означает второй сорт или бывшее в употреблении изделие. Временный проезд тоже рассчитывают на фактические нагрузки от транспорта.
Правило «1П — напряжённые, 2П — ненапряжённые» неверно. Способ армирования определяют по полной марке и рабочим чертежам. В ненапряжённых плитах используют арматурные сетки и каркасы без предварительного натяжения. Возможность замены изделий проверяют по расчётным условиям работы.
ПДН: предварительно напряжённые дорожные плиты
ПДН изготавливают с предварительным натяжением рабочей арматуры. После передачи усилия бетон получает обжатие, которое помогает сопротивляться образованию трещин при изгибе. Такие изделия применяют для сборных проездов и площадок, в том числе временных подъездных дорог.
Предварительное напряжение не отменяет подготовку основания: укладка на слабый, неоднородный грунт не становится безопасной благодаря выбору ПДН.
ПАГ: аэродромные плиты
ПАГ расшифровывается как «плита аэродромная гладкая». Это предварительно напряжённые изделия для сборных аэродромных покрытий. Их также рассматривают для промышленных проездов и площадок под тяжёлый транспорт, когда применение подтверждено проектным расчётом.
По ГОСТ 25912-2015 предусмотрены ПАГ-14, ПАГ-18 и ПАГ-20 толщиной соответственно 140, 180 и 200 мм. Цифры обозначают толщину в сантиметрах, а не допустимый вес автомобиля. Несмотря на слово «гладкая», рабочая поверхность имеет рифление.
Отличие ПДН от ПАГ заключается не только в названии: необходимо сопоставлять нормативную документацию, армирование, бетон и конструкцию стыков. Совпадение длины, ширины и толщины не делает изделия взаимозаменяемыми.
Другие формы и специальные исполнения
Помимо прямоугольных, предусмотрены трапецеидальные и шестиугольные плиты, доборные части, изделия с одним или двумя совмещёнными бортами. Форму выбирают по схеме покрытия. Плиты с технологическими отверстиями имеют своё назначение и не заменяют сплошные элементы без проверки проекта.
Размеры, вес и расшифровка маркировки
Размеры дорожных плит проверяют по карточке изделия и рабочим чертежам. Например, ПДН 6 × 2 × 0,14 имеет длину 6000 мм, ширину 2000 мм и толщину 140 мм. Для этого типоразмера «Беротек» указывает массу 4,2 т. Площадь элемента — 12 м², но количество для заказа определяют по раскладке с учётом границ площадки, поворотов и швов.
В обозначении ПАГ-14А800.1-1 число 14 указывает толщину, А800 — класс напрягаемой арматуры, дополнительные индексы — исполнение армирования. Для заказа необходима полная марка, а не только размеры.
В прежней системе маркировки встречается, например, 2П30.18-30: прямоугольная плита для временной дороги, длиной 3000 мм и шириной 1750 мм, рассчитанная на автомобильную нагрузку Н-30. Размеры в обозначении округлялись до целых дециметров. Последнее число нельзя трактовать как «30 тонн на квадратный метр» или разрешение проезда любой машины массой до 30 т.
Какие нормативы учитывать
С 1 августа 2024 года ГОСТ 21924-2024 заменил ГОСТ 21924.0-84, 21924.1-84, 21924.2-84 и 21924.3-84. В новом документе для покрытий городских дорог используются нагрузки АК-11,5 и АК-10. Старые обозначения из прайс-листов сопоставляют с документацией на продукцию.
Область действия этого ГОСТ не включает внутренние дороги промышленных предприятий, внутрихозяйственные дороги и плиты многоразового использования для временных дорог на стройплощадках. Требования для таких объектов определяют по применимой нормативной и проектной документации.
Как выбрать плиты под условия объекта
Уточните, какие машины будут двигаться, как часто, где они станут тормозить и разворачиваться. При подборе проверьте четыре группы параметров.
- Нагрузки. Учитывают нагрузку на ось и колесо, интенсивность движения и динамические воздействия. Опоры автокрана или стойки оборудования создают сосредоточенные нагрузки и требуют отдельной проверки.
- Грунт и основание. Важны несущая способность, влажность, склонность к морозному пучению и отвод воды. Более толстая плита сама по себе не устраняет просадку грунта.
- Бетон и армирование. Проверяют класс прочности, морозостойкость, водонепроницаемость и исполнение арматуры. Эти характеристики должны соответствовать условиям эксплуатации.
- Габариты и монтаж. Размеры согласуют с шириной проезда и раскладкой, массу — с транспортом и грузоподъёмностью крана на требуемом вылете стрелы. Заранее проверяют места строповки и доступ к зоне разгрузки.
Для временного въезда на стройку важны расчётная нагрузка и возможность последующего демонтажа. Для складского проезда дополнительно учитывают повторяемость движения грузовиков и работу погрузчиков. На площадке хранения проверяют не только проезд транспорта, но и нагрузки от размещаемых материалов.
До приёмки партии запрашивают документ о качестве: марку изделий, номер партии, дату изготовления и сведения о бетоне сопоставляют с заказом. По ГОСТ 13015-2012 такой документ сопровождает поставляемую продукцию. При осмотре проверяют геометрию, трещины, сколы, состояние арматуры и монтажных элементов.
Почему основание и укладка важны не меньше марки
Дорожная плита должна опираться на подготовленное основание, а не работать как мост над пустотами. Конструкция слоёв зависит от грунта и нагрузок: одинаковая песчаная подушка не подходит для всех объектов. Основание уплотняют и выравнивают, предусматривают водоотведение. Просадки и вымывание материала из-под плиты вызывают качание элементов, перепады на стыках и дополнительные изгибающие усилия.
Стыковые соединения и заполнение швов выполняют по проекту покрытия. Движение открывают после проверки посадки плит и завершения предусмотренных работ. Резать изделия или устраивать отверстия без согласованного решения нельзя: можно повредить рабочую, в том числе напряжённую, арматуру.
Повторное применение возможно не для любой снятой плиты. Нужно подтвердить пригодность марки и техническое состояние изделия после эксплуатации и демонтажа. Сохранённая форма не подтверждает пригодность плиты с опасными трещинами, повреждённой арматурой или монтажными элементами.
Подбор и заказ дорожных плит в «Беротек»
В каталоге «Беротек» можно подобрать железобетонные дорожные плиты для проездов и площадок, включая ПДН и ПАГ. Для расчёта поставки подготовьте спецификацию или схему раскладки, требуемые марки, количество и адрес объекта. Сравнивайте полную стоимость покрытия: плиты, перевозку, разгрузку и устройство основания.
